1. Относительно простой (если у Вас есть фрезерный станок) – или наоборот – самый сложный рецепт изготовления стереоочков:
Нам понадобится прозрачное оргстекло, размерами примерно 60*40*30 мм. Из этого оргстекла вытачиваем (лучше всего конечно делать это на фрезерном станке), две одинаковые призмы с указанными на рисунке размерами.
(Сами размеры, в общем то не принципиальны, самое главное – это сохранить угол между рабочими поверхностями в 18 градусов). После вытачивания призмы, естественно, необходимо отполировать до полной прозрачности. Теперь осталось их скрепить – здесь все уже зависит от вашей фантазии:
а) просто склеить;
б) скрепить двумя пластинами, стянув их винтом;
в) сделать проволочную оправу и т.д. и т.п.
Единственное, что следует помнить при сборке данного стереоскопа – это расположение призм. Если с помощью стереоскопа будут просматриваться параллельные стереопары – призмы крепятся узкими гранями внутрь:
Если с помощью стереоскопа будут просматриваться перекрестные стереопары – призмы крепятся узкими гранями наружу:

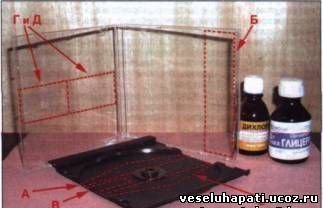

2. Ну что же… Прогресс хотя и шагает семимильными шагами, не у каждого еще дома есть фрезерный станок для вытачивания стереоочков… Попробуем способ, подходящий для всех, у кого руки растут оттуда, откуда надо:) На расположенном ниже снимке показано все, что нам понадобиться для изготовления стереоскопа:
Да-да! Это всего-навсего футляр от компакт-диска, клей и глицерин. Красным пунктиром показаны детали, которые необходимо вырезать из футляра. Точные размеры деталей в миллиметрах указаны ниже:
Детали А, В и Е вырезаются из черной средней вкладки: с двух сторон центрального выступа прорезаете пластину и из полученных частей доделываете детали. В перегородке В сверху и снизу сделайте пазы произвольной формы (для перетекания жидкости и воздуха). Глянцевую сторону этой перегородки потрите шкуркой, чтобы не было бликов. Детали А и Е нужно вклеивать шероховатой стороной внутрь призмы. После того как все детали вырезаны, подровняйте полоски Б, В, Г и Д по высоте на напильнике или на шкурке (шкурку положите на ровную поверхность).
Когда все детали готовы, можно приступать к сборке: к середине полоски Б приклеить перегородку В — смачивать клеем нужно обе детали; если клей очень жидкий, добавьте стружку, оставшуюся при работе:
Пока клей не совсем высох (есть возможность немножко сдвинуть детали), приклеиваем боковые грани Г и Д:
Теперь выравниваем получившуюся конструкцию и приклеиваем ко дну — к детали Е:

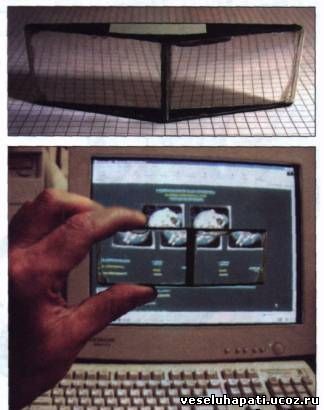

После этого нужно дать клею высохнуть, если есть щели — заделать (замешав клей со стружкой погуще), и после высыхания клея провести испытания: для пробы залить внутрь призмы кипяченую отстоянную воду. Если призма склеена аккуратно, не протекает, то можно проверить ее оптические свойства – рассмотреть через нее горизонтальную стереопару (перекрестную). Если вы заметили протечки, промажьте швы еще раз клеем. Если протечек нет, можно продолжить работу, высушить и протереть внутренние поверхности призмы и приклеить верхнюю крышку (матовой стороной вниз). После высыхания клея останется только заправить призму жидкостью. Заливать в призму лучше всего глицерин (показатель преломления глицерина больше, чем у воды, и поэтому призма будет сильнее сдвигать изображения — даст возможность поближе рассматривать стереоизображение). Глицерина понадобится всего 40—50 граммов, а при его отсутствии подойдет и дистиллированная вода. Удобней всего для заливки жидкости использовать шприц, можно воспользоваться пипеткой (если хватит терпения) или двумя отрезками пластиковой трубочки: один конец трубочки погружается во флакончик с глицерином, другой — прижимается к заправочному отверстию, а через вторую трубочку, прижатую ко второму отверстию, отсасывается воздух. По заполнении заправочные отверстия нужно протереть и заклеить кусочками скотча. Вот и все стереоскоп для просмотра горизонтальных перекрестных стереопар готов:
